主要技术参数Main technical parameters

项目 Project

单位Unit

LX-1580

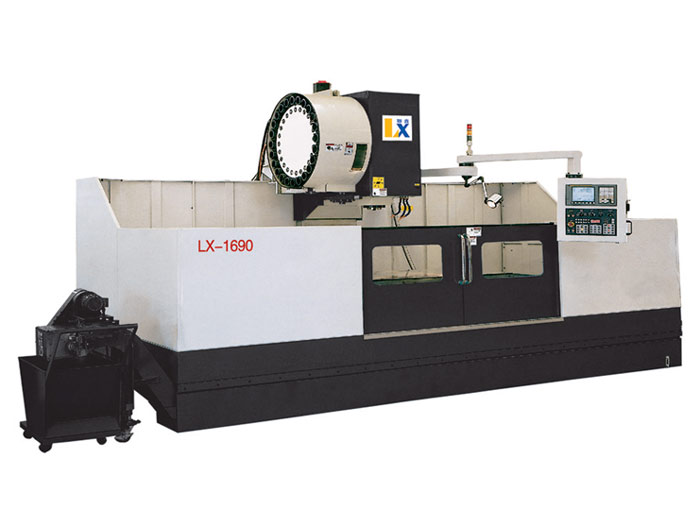

LX-1690

工作台Table

工作台尺寸Table size (length x width)

mm

800x1700

900x1800

T型槽（宽x槽数）

T- slot (width x slot number)

mm

22x5

22x5

载重 maximum loading

kg

≤1500

≤1600

工作台面至地面距离 Distance from table surface to ground

mm

1000

1050

行程 Travel

X轴行程Longitudinal travel

mm

1500

1600

Y轴行程 Lateral travel

mm

800

900

Z轴行程 Vertical  travel

mm

700

皮带头680/齿轮头

650

Belt head680/ gear head650

主轴鼻端至工作台面距离

Distance from spindle nose to table surface

mm

170-870

皮带头160-840/齿轮头350-1000

Belt head160-840/

gear head350-1000

主轴中心距至机柱滑道距离 Distance from spindle center to column slide

mm

800

950

主轴 Spindle

主轴锥度 Spindle taper

BT50

BT50

主轴转速 Spindle speed

rpm

6000

皮带头6000/齿轮头4500

 Belt head 6000/ gear head 4500

主轴档数 Spindle number

1

皮带头1/齿轮头2

Belt head 1/ gear head 2

主轴冷却/润滑方式 Spindle cooling / lubrication mode

油冷/油脂润滑

Oil / grease lubrication

C04PT

C04PT

油压箱/齿轮头

Oil tank / gear head

齿轮头SHC-027X(60L)

Gear head SHC-027X(60L)

进给Feed

切削进给 Cutting feed

mm/min

1-10000

1-10000

快速进给 Rapid feed

m/min

15/15/15

15/15/15

进给量 Minimum feed

mm

≥0.001

≥0.001

马达 Motor

主轴马达 Spindle motor

kw

15/18.5

皮带头18.5/22

齿轮头15/18.5

Belt head 18.5/22

Gear head 15/18.5

三轴马达X/Y/Z axis motor

kw

7/7/7

7/7/7

冷却泵浦 Coolant pump

Kw

1.64

1.64

水箱容量 Water tank capacity

m³

0.62

0.38

刀库Tool

刀库种类 Type of tool

门笠/圆盘

Armless/Arm type

门笠/圆盘

Armless/Arm type

刀库规格 Tool specification

BT50

BT50

刀库容量 Tool storage capacity

20/24

20/24

刀具直径x长度 Max tool diameter x Length

Φ≤110x300

Φ≤110x300

安装需求 Installation requirements

电力容量 Power capacity

KVA

30

35

气压压力 Air pressure

Kg/cm²

5-7

5-7

空气流量 Air flow

l/min

100

100

占地空间 Floor space

mm

4310x3100x3200

4900x3100x3350

净重 Net weight

kg

13000

16500
