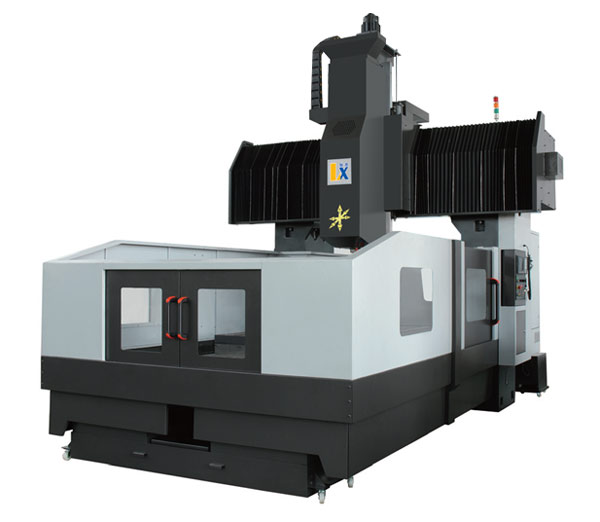

数控龙门加工中心

主要技术参数Main technical parameters
项目 Project	单位Unit	LX-2012	LX-2016
工作台面积（长度x宽度）Table area (length x width)	mm	2000x1000	2000x1600
工作台承重Table maximum bearing	mm	≤5000	≤6000
T型槽（槽数x槽宽x节距）T slot (number x width x distance)	mm	5-22x180	7-22x190
门宽Door width	mm	1500	1900
X轴/Y轴/Z轴行程 X axis /Y axis /Z axis travel	mm	2200/1200/800	2200/1600/800
主轴端面至工作台面的距离Distance from spindle to table	mm	150-950	150-950
数控系统CNC system		选配Select	选配Select
X轴/Y轴/Z轴快速移动 X axis /Y axis /Z axis rapid movement	m/min	10/10/8	10/10/8
切削进给速度 Maximum cutting feed rate	m/min	≤6	≤6
标准刀具数量 Standard tool quantity	把handle	BT50-24	BT50-24
刀具直径/长度Maximum tool diameter / length	mm	Φ≤110/300	Φ≤110/300
刀具交换方式 Tool exchange mode		气动Pneumatic	气动Pneumatic
刀具重量Max tool weight	kg	≤18	≤18
定位精度positioning accuracy	mm	0.025	0.025
重复定位精度Repeat positioning accuracy	mm	0.020	0.020
导轨形式Type of guide		X.Y线轨 Z硬轨 X.Y wire rail Z hard rail	X.Y线轨 Z硬轨 X.Y wire rail Z hard rail
主轴规格Spindle specifications	mm	BT50/150	BT50/150
转速Maximum speed	rpm	≤6000	≤6000
主轴马达功率 Spindle motor power	kw	15/18.5	15/18.5
空气需求Air demand	Kg/cm²	≥6	≥6
气源流量Gas flow	m³/min	≥0.5	≥0.5
机器重量Machine weight	Kg	15000	16000
外形尺寸（长x宽x高）Overall dimensions (length x width x height)	mm	6000x2940x4200	6000x3500x4200

主要技术参数Main technical parameters
项目 Project	单位Unit	LX-2512	LX-2516
工作台面积（长度x宽度）Table area (length x width)	mm	2500x1200	2500x1600
工作台承重Table maximum bearing	mm	≤6500	≤7500
T型槽（槽数x槽宽x节距）T slot (number x width x distance)	mm	5-22x180	7-22x190
门宽Door width	mm	1500	1900
X轴/Y轴/Z轴行程 X axis /Y axis /Z axis travel	mm	2700/1200/800	2700/1600/800
主轴端面至工作台面的距离Distance from spindle to table	mm	150-950	150-950
数控系统CNC system		选配Select	选配Select
X轴/Y轴/Z轴快速移动 X axis /Y axis /Z axis rapid movement	m/min	8/10/8	8/10/8
切削进给速度 Maximum cutting feed rate	m/min	≤6	≤6
标准刀具数量 Standard tool quantity	把handle	BT50-24	BT50-24
刀具直径/长度Maximum tool diameter / length	mm	Φ≤110/300	Φ≤110/300
刀具交换方式 Tool exchange mode		气动Pneumatic	气动Pneumatic
刀具重量Max tool weight	kg	≤18	≤18
定位精度positioning accuracy	mm	0.025	0.025
重复定位精度Repeat positioning accuracy	mm	0.020	0.020
导轨形式Type of guide		X.Y线轨 Z硬轨 X.Y wire rail Z hard rail	X.Y线轨 Z硬轨 X.Y wire rail Z hard rail
主轴规格 Spindle specifications	mm	BT50/150	BT50/150
转速Maximum speed	rpm	≤6000	≤6000
主轴马达功率 Spindle motor power	kw	15/18.5	15/18.5
空气需求Air demand	Kg/cm²	≥6	≥6
气源流量Gas flow	m³/min	≥0.5	≥0.5
机器重量Machine weight	Kg	18000	19000
外形尺寸（长x宽x高）Overall dimensions (length x width x height)	mm	6700x2940x4200	6700x3500x4200

主要技术参数Main technical parameters
项目 Project	单位Unit	LX-3012	LX-3016
工作台面积（长度x宽度）Table area (length x width)	mm	3000x1200	3000x1600
工作台承重 Table maximum bearing	mm	≤8000	≤9000
T型槽（槽数x槽宽x节距）T slot (number x width x distance)	mm	5-22x180	7-22x190
门宽Door width	mm	1500	1900
X轴/Y轴/Z轴行程 X axis /Y axis /Z axis travel	mm	3200/1200/800	3200/1600/800
主轴端面至工作台面的距离Distance from spindle to table	mm	150-950	150-950
数控系统CNC system		选配Select	选配Select
X轴/Y轴/Z轴快速移动 X axis /Y axis /Z axis rapid movement	m/min	8/10/8	8/10/8
切削进给速度 Maximum cutting feed rate	m/min	≤6	≤6
标准刀具数量 Standard tool quantity	把handle	BT50-24	BT50-24
刀具直径/长度Maximum tool diameter / length	mm	Φ≤110/300	Φ≤110/300
刀具交换方式 Tool exchange mode		气动Pneumatic	气动Pneumatic
刀具重量Max tool weight	kg	≤18	≤18
定位精度positioning accuracy	mm	0.025	0.025
重复定位精度 Repeat positioning accuracy	mm	0.020	0.020
导轨形式Type of guide		X.Y线轨 Z硬轨 X.Y wire rail Z hard rail	X.Y线轨 Z硬轨 X.Y wire rail Z hard rail
主轴规格 Spindle specifications	mm	BT50/190	BT50/190
转速Maximum speed	rpm	≤4000	≤4000
主轴马达功率 Spindle motor power	kw	15/18.5	22/26
空气需求Air demand	Kg/cm²	≥6	≥6
气源流量Gas flow	m³/min	≥0.5	≥0.5
机器重量Machine weight	Kg	20000	24000
外形尺寸（长x宽x高）Overall dimensions (length x width x height)	mm	8000x2940x4200	8000x3500x4300

主要技术参数Main technical parameters
项目 Project	单位Unit	LX-4012	LX-4016
工作台面积（长度x宽度）Table area (length x width)	mm	4000x1200	4000x1600
工作台承重Table maximum bearing	mm	≤12000	≤13000
T型槽（槽数x槽宽x节距）T slot (number x width x distance)	mm	7-22x170	7-22x190
门宽Door width	mm	1500	1900
X轴/Y轴/Z轴行程 X axis /Y axis /Z axis travel	mm	4200/1200/800	4200/1600/800
主轴端面至工作台面的距离Distance from spindle to table	mm	150-950	150-950
数控系统CNC system		选配Select	选配Select
X轴/Y轴/Z轴快速移动 X axis /Y axis /Z axis rapid movement	m/min	8/10/8	8/10/8
最大切削进给速度 Maximum cutting feed rate	m/min	5	5
标准刀具数量 Standard tool quantity	把handle	BT50-24	BT50-24
刀具直径/长度Maximum tool diameter / length	mm	Φ≤110/300	Φ≤110/300
刀具交换方式 Tool exchange mode		气动Pneumatic	气动Pneumatic
刀具重量Max tool weight	kg	≤18	≤18
定位精度positioning accuracy	mm	0.025	0.025
重复定位精度 Repeat positioning accuracy	mm	0.020	0.020
导轨形式Type of guide		X.Y线轨 Z硬轨 X.Y wire rail Z hard rail	X.Y线轨 Z硬轨 X.Y wire rail Z hard rail
主轴规格 Spindle specifications	mm	BT50/190	BT50/190
最高转速Maximum speed	rpm	4000	4000
主轴马达功率 Spindle motor power	kw	22/26	22/26
空气需求Air demand	Kg/cm²	≥6	≥6
气源流量Gas flow	m³/min	≥0.5	≥0.5
机器重量Machine weight	Kg	26000	30000
外形尺寸（长x宽x高）Overall dimensions (length x width x height)	mm	10000x3100x4300	10000x3600x4300
